PPFBS阻燃PC垂直燃燒結(jié)果如表2所示。純PC是V-阻燃等級(jí)，燃燒時(shí)間長(zhǎng)，伴有明顯的滴落點(diǎn)燃現(xiàn)象。PPFBS加入可以顯著縮短PC燃燒時(shí)間降低了滴落點(diǎn)火的風(fēng)險(xiǎn)。當(dāng)PPFBS含量為0.4份時(shí)，阻燃PC具有最佳阻燃性能，符合V-0阻燃等級(jí)。進(jìn)一步增加PPFBS含量，系統(tǒng)燃燒時(shí)間延長(zhǎng)，阻燃性能有一定程度的下降。

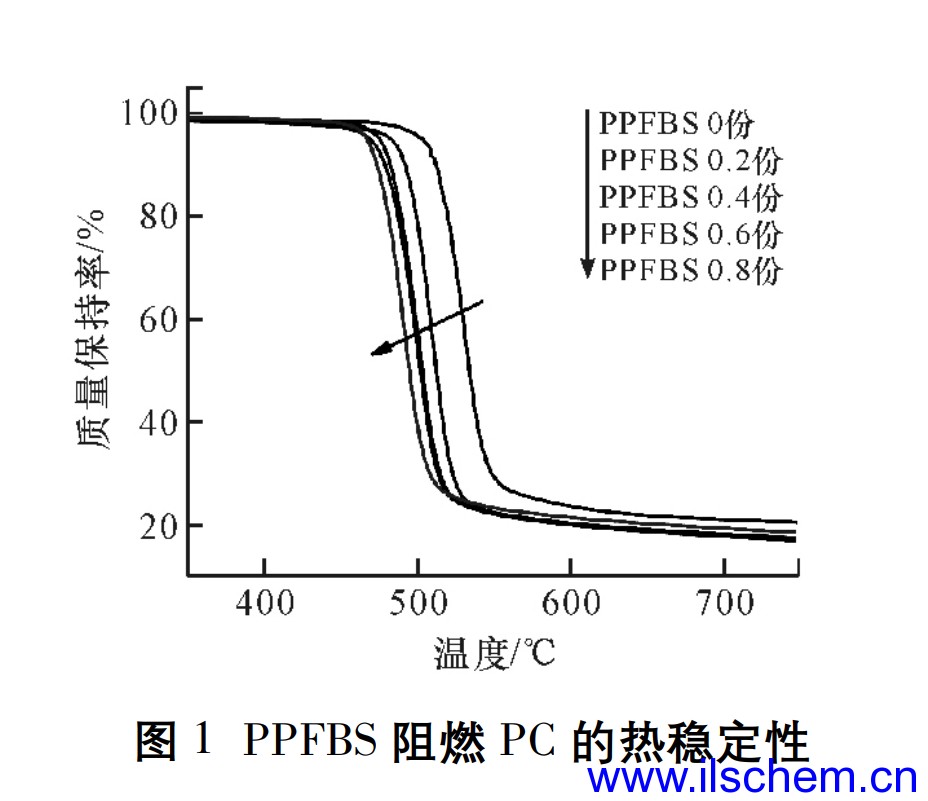

PPFBS阻燃PC熱失重曲線如圖1所示。純PC初始熱分解溫度為509.6℃，PPFBS增加減少了PC熱穩(wěn)定性使系統(tǒng)初始熱分解溫度逐漸降低。當(dāng)PPFBS含量達(dá)到0.8份時(shí)，系統(tǒng)初始熱分解溫度降至475.0℃表示磺酸鹽對(duì)PC熱分解有促進(jìn)作用。結(jié)合磺酸鹽PC阻燃機(jī)理可以知道，當(dāng)PPFBS當(dāng)含量適中時(shí)，其熱分解產(chǎn)物被催化PC交聯(lián)與誘發(fā)PC降解平衡，系統(tǒng)阻燃效果最好。此外，當(dāng)PPFBS的添加量低于0.6份時(shí)，阻燃PC殘留質(zhì)量保持在17.7%左右，與純PC基本一致，但當(dāng)PPFBS含量為0.8份時(shí)，系統(tǒng)的殘留質(zhì)量略微增加到19.1%表明系統(tǒng)的成炭性得到了加強(qiáng)。
