圖3-5是PC及其復(fù)合材料在3000cm^-1附近的紅外放大圖。PC熱降解氣相產(chǎn)物除了水和二氧化碳，主要是芳香化合物。這類物質(zhì)在紅外光譜中的特征峰來(lái)源于兩類振動(dòng)，一是芳環(huán)上的=C-H伸縮振動(dòng)和彎曲振動(dòng);另一類是苯環(huán)骨架振動(dòng)。芳環(huán)上的不飽和碳?xì)滏I=C-H的伸縮振動(dòng)特征峰大多在3125-3030cm^-1(其中弱的肩峰是1600-1400cm^-1處峰的合頻)，飽和碳?xì)滏I伸縮振動(dòng)峰位于2980cm^-1以下，二者之間有一個(gè)峽谷以3000cm^-1為分界線。當(dāng)苯環(huán)上有推電子取代基時(shí)=C-H特征峰位于低波數(shù)，如甲苯大約在3030cm^-1左右;有吸電子取代基時(shí)移向高波數(shù)[2,3]。

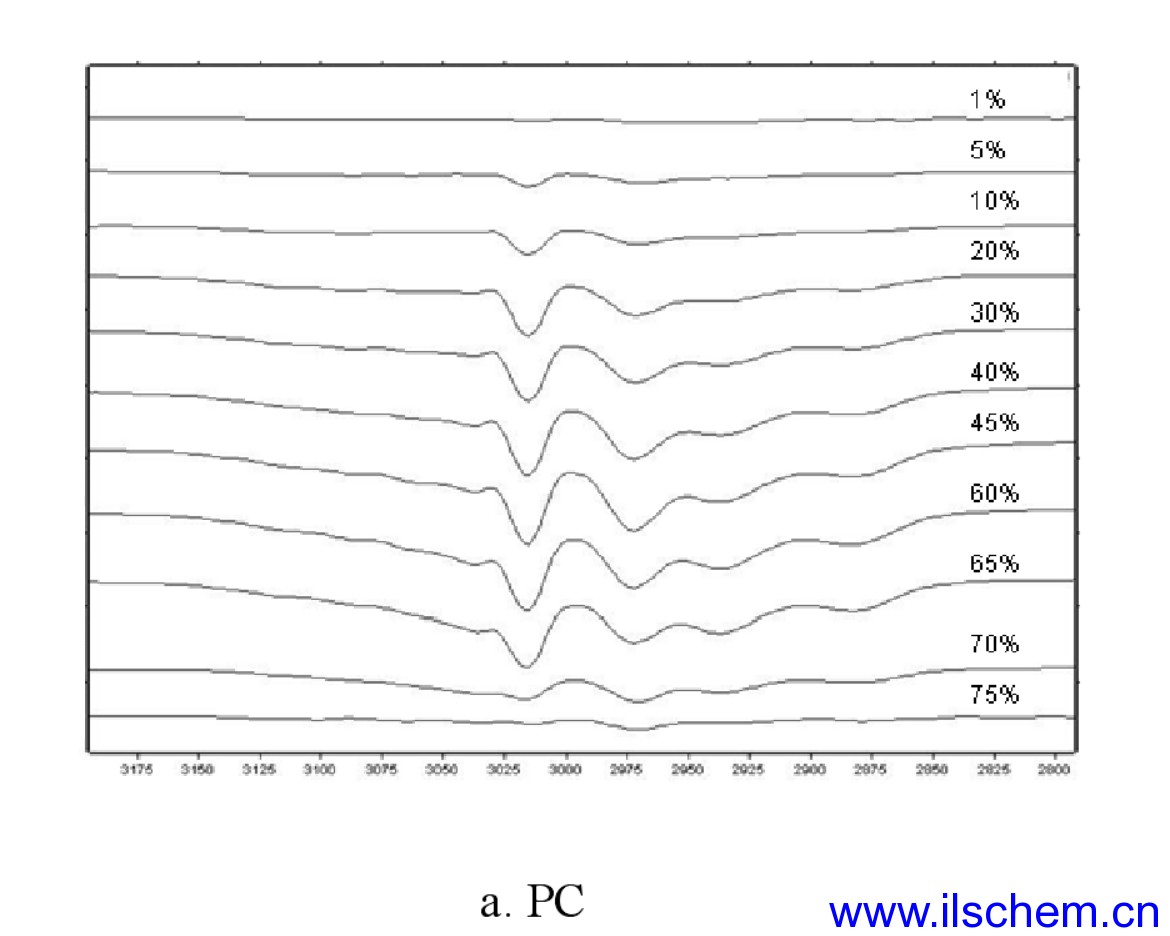

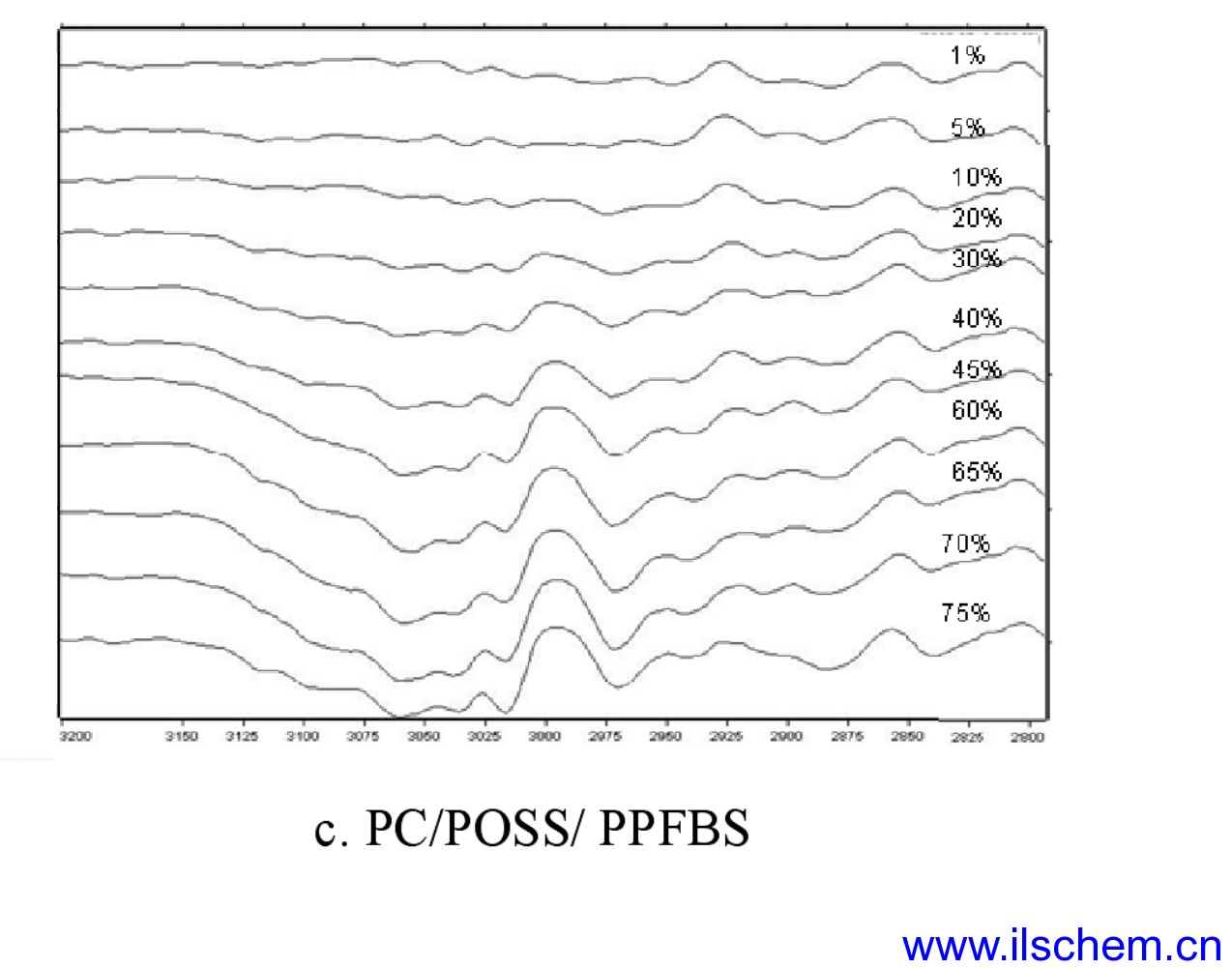

仔細(xì)觀察一下PC及阻燃PC熱降解氣相產(chǎn)物紅外譜圖在3000cm^-1左右的=C-H振動(dòng)峰，其相對(duì)大小隨著降解程度有所變化。從圖3-5a中可以看出，PC降解開(kāi)始時(shí)，芳環(huán)上的=C-H的振動(dòng)峰(sp²)(約3016-3036cm^-1)和飽和碳?xì)滏I伸縮振動(dòng)峰(sp3)(約2975cm^-1)同時(shí)出現(xiàn)在失重5%處，相對(duì)強(qiáng)度幾乎相同;之后，sp²振動(dòng)峰比sp3振動(dòng)峰的相對(duì)強(qiáng)度增長(zhǎng)更快。兩者分別在60%失重時(shí)達(dá)到最大。隨之又分別減小，到70%失重時(shí)幾乎相同。而從圖3-5b看，PC/ POSS的降解過(guò)程中，sp²振動(dòng)峰和sp³ 振動(dòng)峰分別出現(xiàn)于失重10%處，在60%失重時(shí)達(dá)到最大。相對(duì)強(qiáng)度也經(jīng)歷了從區(qū)別不大到逐漸變大又逐漸變小的過(guò)程，在失重75%處，兩者的相對(duì)相對(duì)再次相同。但是從圖3-5c上看，PC/ POSS PPFBS/在失重達(dá)到20%以后才出現(xiàn)sp²振動(dòng)峰和sp³振動(dòng)峰。而且直到降解最后，兩者的相對(duì)相對(duì)一直區(qū)別不大。而且相對(duì)于前兩種材料來(lái)說(shuō)，相對(duì)強(qiáng)度較小。
